news information

新闻资讯

上海快速样件的试制过程是什么?

分类:公司动态发布时间:2020-05-13
【内容概述】上海快速样件 的试制工艺主要有CNC成型,SLA激光成型,真空注型(复模成型),低压灌注等工艺,经过以上工艺后再由一系列的后处理完成,主要有打磨、喷砂、喷漆、丝印、移印、

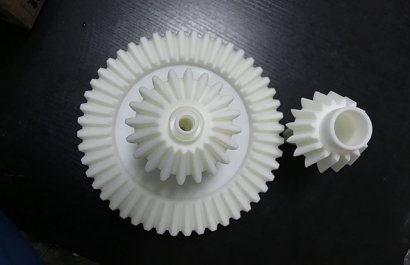

上海快速样件

  上海快速样件的试制工艺主要有CNC成型,SLA激光成型,真空注型(复模成型),低压灌注等工艺,经过以上工艺后再由一系列的后处理完成,主要有打磨、喷砂、喷漆、丝印、移印、UV处理、金属氧化、拉丝、电镀等全套的表面处理工艺,满足客户对高品质样板的需求。下面上海快速样件厂家上海凌鹰模型有限公司主要介绍真空复模快速样件的试制工艺:

  (1)硅胶模具预热。预先将硅胶模加热至60-70℃。

  (2)浇注料预脱泡。分别将A、B二液在真空箱中进行30分钟以上的真空脱泡处理。

  (3)浇注。将盛有A液和B液的容器分别置于作业室内。抽到真空后不时地搅拌B液使之脱泡5-0分钟,上海凌鹰模型有限公司将A液倒入B液中搅拌30-40分钟后,迅速浇入硅橡胶模具中。

  (4)固化。在60-70℃的恒温箱中进行30-60分钟的固化后,即可脱模。必要时在70-80℃的恒温箱中进行2-3小时的二次固化。

  硅胶模具预热时,若模温过低时,会造成固化不完全,引起物理性能不良。模具温度对试制件的尺寸精度有直接关系。

  文章就到这里结束了,感谢您的耐心阅读,希望对您有所帮助,如果您对我们业务感兴趣,欢迎致电联系我们。
